Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP1101NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Technische Daten: |
LP1101NL |
P/N: |
LP1101NL |
Verhältnis: |
RX=1CT: 1CT |
Ethernet: |
1x10/100M |
Proben: |
frei |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Technische Daten: |
LP1101NL |
P/N: |
LP1101NL |
Verhältnis: |
RX=1CT: 1CT |
Ethernet: |
1x10/100M |
Proben: |
frei |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

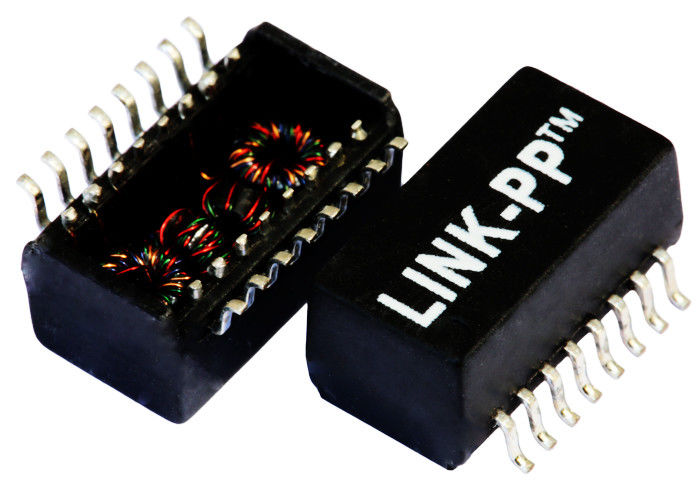

| Einzelner Hafen, 10/100 BASE-T Ethernet-Transformator-Module, SMD, Rohs | |
| LINK-PP Teilnummer | LP1101NL |
| Impuls-Teilnummer | H1101NL |
| Geschwindigkeit | 10/100BASE-T |
| Zahl von Häfen | EINZELN |
| Anwendung - LAN | ETHERNET (NICHT PoE) |
| Paket | SMD |
| Temperatur | 0 BIS 70 |
| AutomDX | JA |
| Kommentar | SELBEN WIE NL-VERSION |
| Konfiguration RX | T, C, S |
| Konfiguration TX | T, C, S |
| Bau | OFFENER RAHMEN |
| Kerne pro Hafen | 4 |
| Paket-Höhe (Zoll) | 0,240 |
| Paket-Höhe (Millimeter) | 6,20 |
| Paket-Länge (Zoll) | 0,50 |
| Paket-Länge (Millimeter) | 12,70 |
| Paket-Breite (Zoll) | 0,366 |
| Paket-Breite (Millimeter) | 9,30 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
Elektrische Spezifikationen @25℃
1.OCL: MINUTE 350uH
@100KHz, 0.1Vrms, 8mADC schräg
Verhältnis 2.Turns:
TX=1.25CT∶1CT RX=1CT∶1CT
Verlust 3.Insertion:
0.1-100MHz: - 1.1dB MAX
Verlust 4.Return (DB-ART):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (DB-ART):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (DB-ART):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: MINUTE 1500Vrms
Temperatur 8.Operating: 0℃~70℃.
