Haus > produits > Getrennte magnetische Transformatoren > Flaches magnetisches Transformator-Modul 10/100Base-Tx LP0023NL

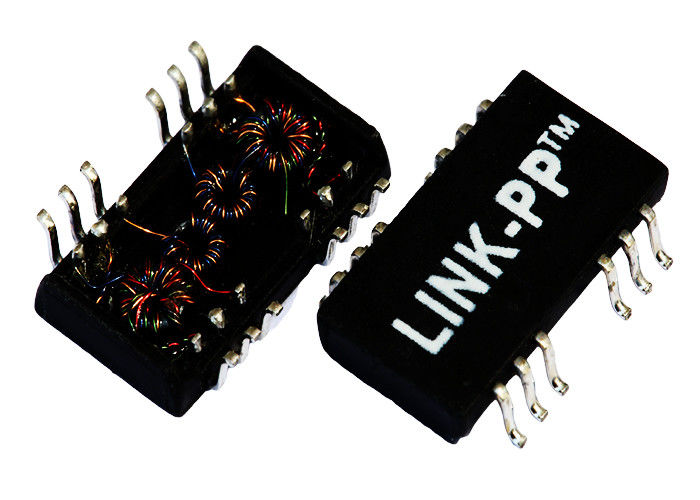

Flaches magnetisches Transformator-Modul 10/100Base-Tx LP0023NL

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: UL,RoHS,Reach,ISO

Modellnummer: LP0023NL

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 400/2000/10K/25K

Preis: $0.06-$3.2

Verpackung Informationen: T&R

Lieferzeit: Auf Lager

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 3KK/Month

Erhalten Sie besten Preis
Höhepunkt:

Gigabit Magnetics-Transformator

,

Ethernet-Transformator

Technische Daten:
LP0023NL
P/N:
LP0023NL
MASS:
12.06x11.65x2.5mm
Montage:
SMY
Ethernet:
1x10/100M
Proben:
frei
Archivi-disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Technische Daten:
LP0023NL
P/N:
LP0023NL
MASS:
12.06x11.65x2.5mm
Montage:
SMY
Ethernet:
1x10/100M
Proben:
frei
Archivi-disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Flaches magnetisches Transformator-Modul 10/100Base-Tx LP0023NL
Flaches magnetisches Transformator-Modul 10/100Base-Tx LP0023NL

  1. Flaches Transformator-Modell zum Ethernet 10/100Base-tx
  2. LP0023NL sondern Hafen Magnetics-Isolierungs-Transformator aus
  3. Isolierungs-Spannung: 1500Vrms
  4. Art: SMT
  5. Spulen-Struktur: Toroidal
Einzelner Hafen, 10/100 BASE-T Ethernet-Transformator-Module, SMD, Rohs
LINK-PP Teilnummer LP0023NL
Geschwindigkeit 10/100BASE-T
Zahl von Häfen EINZELN
Anwendung - LAN ETHERNET (NICHT PoE)
Paket SMD
Temperatur 0 BIS 70
AutomDX JA
Kommentar SELBEN WIE NL-VERSION
Konfiguration RX T, C, S
Konfiguration TX T, C, S
Bau OFFENER RAHMEN
Kerne pro Hafen 4
Paket-Höhe (Zoll) 0,098
Paket-Höhe (Millimeter) 2,50
Paket-Länge (Zoll) 0,475
Paket-Länge (Millimeter) 12,06
Paket-Breite (Zoll) 0,459
Paket-Breite (Millimeter) 11,65
Drehungs-Verhältnis RX 1CT: 1CT
Drehungs-Verhältnis TX 1CT: 1CT
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
    Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
    Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
            40MHz: -14.4dB Minute
            50MHz: -13.1dB Minute
            60-80MHz: -12dB Minute
            100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
            30MHz: -45dB Minute
            60MHz: -40dB Minute
            100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
             60MHz: -35dB Minute
             100MHz: -30dB Minute
7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec
    Chipseite zu Leitungsseite

Anwendungen:

Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter,
Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem

Wettbewerbsvorteil:



Personal 1100,



100% Test
Flexible Lieferfrist
