Haus > produits > Getrennte magnetische Transformatoren > LP5007ANL XFMR 1000BASE-T SONDERN magnetische Transformatoren HAFEN1:1 SMTs aus

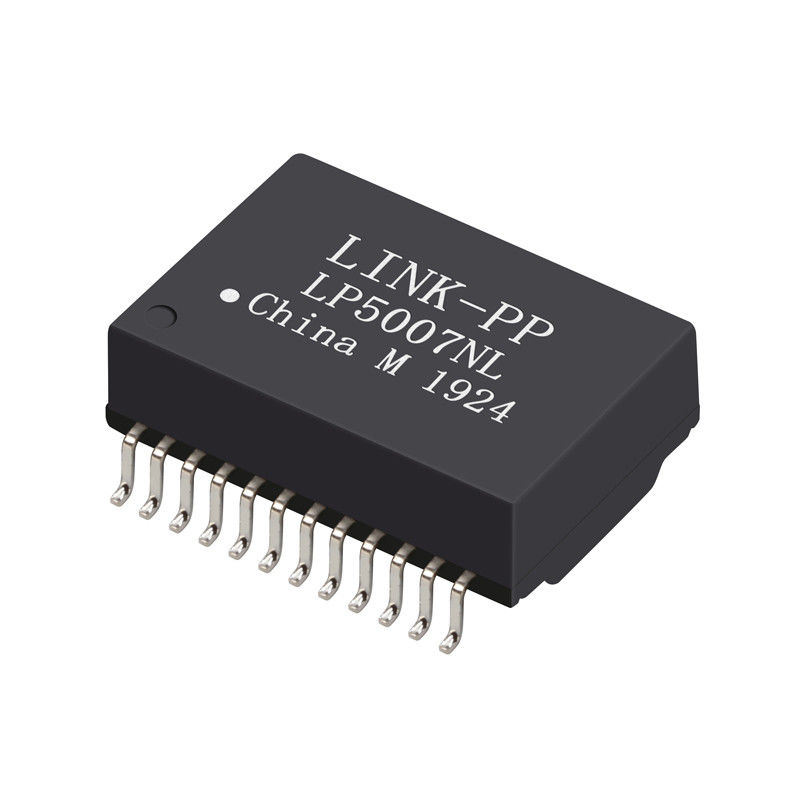

LP5007ANL XFMR 1000BASE-T SONDERN magnetische Transformatoren HAFEN1:1 SMTs aus

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: UL,RoHS,Reach,ISO

Modellnummer: LP5007ANL

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 400/2000/10K/25K

Preis: $0.06-$3.2

Verpackung Informationen: T&R

Lieferzeit: Auf Lager

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 3KK/Month

Erhalten Sie besten Preis
Höhepunkt:

Magnetics 10/100Base-T

,

Gigabit Magnetics-Transformator

Spezifikationen:
LP5007ANL
Ethernet:
Gigabit x1
Maß:
17.70x15.80x6.60mm
Montage:
Oberfläche
Position:
24 Stifte
Proben:
Verfügbar
Spezifikationen:
LP5007ANL
Ethernet:
Gigabit x1
Maß:
17.70x15.80x6.60mm
Montage:
Oberfläche
Position:
24 Stifte
Proben:
Verfügbar
LP5007ANL XFMR 1000BASE-T SONDERN magnetische Transformatoren HAFEN1:1 SMTs aus
LP5007ANL XFMR 1000BASE-T SONDERN magnetische Transformatoren HAFEN1:1 SMTs aus
  1. XFMR 1000BASE-T SONDERN HAFEN1:1 SMT AUS
  2. Modul des Magnetics-1000Base-t
  3. LP5007ANL 1x10/100/1000Mbps Lan-Hafen
10/100 Basis - t-Magnetics-Transformator-Module SMD, Rohs
LINK-PP Teilnummer LP5007ANL
Geschwindigkeit 10/100BASE-T
Zahl von Häfen EINZELN
Anwendung - LAN ETHERNET (nicht PoE)
Paket SMD
Temperatur -40℃ ZU +85℃
AutomDX JA
Kommentar SELBEN WIE NL-VERSION
Konfiguration RX T, C, S
Konfiguration TX T, C, S
Bau OFFENER RAHMEN
Kerne pro Hafen 12
Zahl von Häfen EINZELN
Paket-Höhe (Zoll) 0,260
Paket-Höhe (Millimeter) 6,60
Paket-Länge (Zoll) 0,697
Paket-Länge (Millimeter) 17,7
Paket-Breite (Zoll) 0,496
Paket-Breite (Millimeter) 12,6
Drehungs-Verhältnis RX 1CT: 1CT
Drehungs-Verhältnis TX 1CT: 1CT

Elektrische Spezifikationen (25):

1. Drehungen Ratio50KHz, 0.5V

    Chipseite: Linie side=1CT: 1CT+_2%

2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:

    Chipseite: Minute 350uH

3. Einfügung Loss1-100MHz: -1.4dB maximal

4. Rückhol-Loss1-30MHz: -16dB Minute

            40MHz: -14.4dB Minute

            50MHz: -13.1dB Minute

            60-80MHz: -12dB Minute

            100MHz: -10dB Minute

5. Differenzial zur Gleichtakt-Ablehnung:

            30MHz: -45dB Minute

            60MHz: -40dB Minute

            100MHz: -35dB Minute

6. Crosstalk30MHz: -40dB Minute

             60MHz: -35dB Minute

             100MHz: -30dB Minute

7. Hallo-Topf: 1500Vrms, 0.5mA, 1Sec

    Chipseite zu Leitungsseite



Anwendungen



Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem



Wettbewerbsvorteil



Personal 1100,

100% Test

Flexible Lieferfrist
