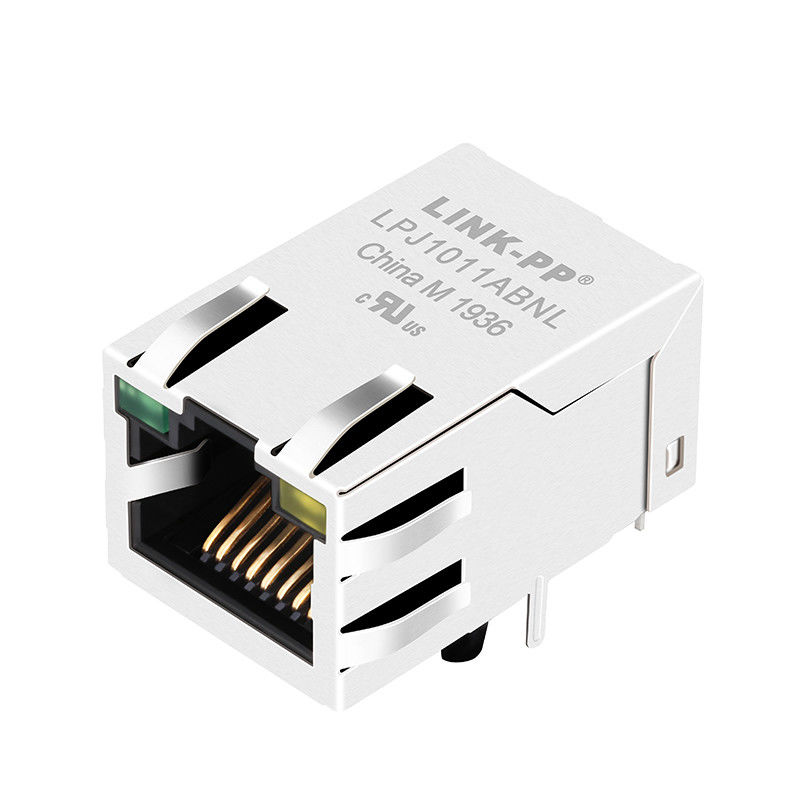

LMJ2058811001CNL magnetisches RJ45 Jack 10/100Base-Tx abgeschirmtes LPJ1011ABNL

Produkt-Details

Herkunftsort: China

Markenname: LINK-PP

Zertifizierung: UL,ROHS,Reach,ISO

Modellnummer: LMJ2058811001CNL (LPJ1011ABNL)

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 50/500/1000

Preis: Supportive

Verpackung Informationen: Behälter, Band u. Spule

Lieferzeit: Auf Lager

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 3000K/month

Erhalten Sie besten Preis
Höhepunkt:

100Base-Tx-Magnet-RJ45-Anschluss

,

Schirm RJ45-Anschluss mit Magneten

,

RJ45 integrierte Magnetverbindung

Arten:
RJ45 integrierte Magnetverbindung (ICM)
Anschluss-Pinout-Layout:
8P8C
Verriegelung:
Oberste Schließung
Geschwindigkeit:
10/100 Basis-tx
Elektrische Montage:
THT
Anwendung:
HUB, PC-Karte, Switch, Router, PC-Hauptbrett
Arten:
RJ45 integrierte Magnetverbindung (ICM)
Anschluss-Pinout-Layout:
8P8C
Verriegelung:
Oberste Schließung
Geschwindigkeit:
10/100 Basis-tx
Elektrische Montage:
THT
Anwendung:
HUB, PC-Karte, Switch, Router, PC-Hauptbrett
LMJ2058811001CNL magnetisches RJ45 Jack 10/100Base-Tx abgeschirmtes LPJ1011ABNL

10/100 BASE-TX RJ45 1X1 Tab-up mit integriertem LED-Magnetanschluss



Schnelle Details zum Magnetischen RJ45 Jack:

  • Produktbezeichnung:RJ45-Integrierte Steckermodule
  • Typen: RJ45 1x1 8-Pin mit internem Magnet
  • Anzahl der Häfen:1x1 Einzelhafen
  • Geschwindigkeit:10/100 Basis-T
  • Aufstellungsart:Durchs Loch
  • Orientierung:Winkel 90°
  • Rechtswinkel rj45 Stecker mit integrierten Transformatoren
  • Merkmale 1:Mit Isolationstransformator
  • Merkmale 2:Schirm mit EMI-Tags
  • Merkmale 3:Mit grüner gelber LED-Option
  • RoHS-Spitzenwellen-Lötemperatur ist260°C
  • Für:Kategorie 5undKategorie 6Schnelles Ethernet-Kabel oder besserUnbegrenzte Leistungsfähigkeit
  • Innerer Magnet:100% elektronisch getestetfür Hipot und Funktionalität
  • Verkleidungsdicke:15 μm

Elektrische Spezifikation @ 25±5°C:

Übersicht

RJ45-Anschluss mit 10/100-Base-T-Integrierten Magneten

Der Wert der Verbrennungsmenge ist zu messen. TX =1CT:1CT ± 3%
RX = 1CT:1CT ± 3%
OCL (@100KHz, 100mV, 8mA, Gleichspannungsverzerrung) PINS: (P1,P2),(P7,P8) = 350uH MIN
HIPOT

PINS (P1, P3, P2) zu (J1, J2) =1500VAC FÜR 60 SECONDS

PINS (P7, P6, P8) TO (J3, J6) = 1500VAC FÜR 60 Sekunden

Verlust der Einfügung -1,0 dB MAX @1,0 MHzZu65 MHz
Rückkehrverluste -20 dBMin.@ 1MHz bis 10MHz
-16dB MIN @10MHz bis 30MHz
-12 dBMin.@30MHzZu60 MHz
-10 dB MIN @0MHzZu100 MHz
Kreuztalk -40 dB MIN @1MHzZu30 MHz
-35 dBMin.@30MHzZu60 MHz
-30 dB MIN @60MHzZu100 MHz
Verweigerung der Anwendung der allgemeinen Rechtsvorschriften -30 dBMin.@ 1MHz bis 50MHz
-20 dBMin.@50 MHz bis 150 MHz
KAPASITOR 1000pF ± 25% 2KV
Widerstand 750 HMS ± 20%
Widerstand der Spule 10,80 HMS MAX, 0,250 HMS MIN
Linke LED-Farbe Grün
Rechte LED-Farbe Gelb
Betriebstemperatur 0 bis 70°C



RJ45-Datenblatt Herunterladen

LPJ1011ABNL.pdf

100Base-T RJ45-Anschluss: Elektroleistung Exzellenz

Erforschen Sie LINK-PP RJ45 mit der Magnetics-Serie, die auf die höchsten Industriestandards zugeschnitten ist.3 Spezifikationen und 350uH Mindest-OCL mit 8mA Bias-StromVertrauen Sie auf LINK-PP RJ45-Anschlüsse für ihre hervorragende elektrische Leistung, EMI-Unterdrückung, Temperaturbeständigkeit und hochwertige Materialzusammensetzung.

Die Hochleistungs-LMJ2058811001CNL (LPJ1011ABNL) sorgt für maximale EMI-Suppression für eine optimale Signalintegrität.
Der integrierte Magnetverbindung hat eine starke Temperaturanpassungsfähigkeit und Zuverlässigkeit unter verschiedenen Umgebungsbedingungen.Betriebstemperaturbereich von 0°C bis +70°C.



Spezifikation für Premium-Material:
1Schild: aus hochwertigem Messing mit einer Dicke von 0,2 mm. Der LMJ2058811001CNL Single Port RJ45 Connector verfügt über eine Nickelbeschichtung für eine verbesserte Haltbarkeit und Leitfähigkeit.
2Gehäuse: Das Gehäuse besteht aus PBT (Polybutylenterephthalat) mit einem Gehalt an Glasfaser von 30% und entspricht den Flammschutznormen UL94V-0.
3. Kontakt: Die Kontakte sind aus 0,35 mm dickem Phosphorbronz gefertigt und sind selektiv vergoldet, um eine überlegene elektrische Leistung und Korrosionsbeständigkeit zu gewährleisten.

Einzelheiten zum RJ45-LED-Anschluss:

LMJ2058811001CNL magnetisches RJ45 Jack 10/100Base-Tx abgeschirmtes LPJ1011ABNL 0
