Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: L18N003-0
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
P/N: |
L18N003-0 |
Reihe: |
Viererkabel-Hafen GigE-Transformator |
Montage: |
DIP |
Dokument: |
Pdf/Datenblatt/3D/IGS/Schritt /Stp |
Alternative: |
L18N003-0=>LPxxxNL |
Proben: |
Verfügbare 6 PC |
P/N: |
L18N003-0 |
Reihe: |
Viererkabel-Hafen GigE-Transformator |
Montage: |
DIP |
Dokument: |
Pdf/Datenblatt/3D/IGS/Schritt /Stp |
Alternative: |
L18N003-0=>LPxxxNL |
Proben: |
Verfügbare 6 PC |
ANMERKUNGEN:

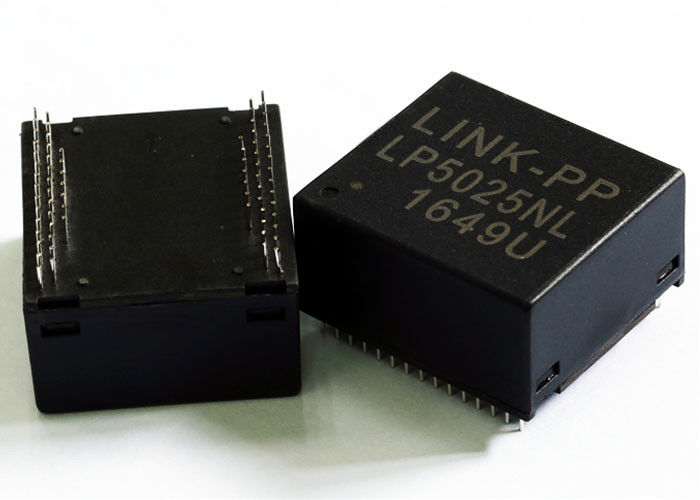

1 Lan-Isolierungs-Transformator L18N003-0
2 1000 Basis – t-Magnetics-Modul-Ethernet-Anwendung
Pin 3, zum kompatibles durch LINK-PP LPXXXNL festzustecken
4 entwarf, Viererkabelgigabit-Ethernet zu stützen
Eigenschaften:
Verkabeln Sie Schnittstelle für Isolierung und niedrige Gleichtaktemissionen. Konform mit Standard IEEE 802.3ab für 1000 BASE-T. Befolgung ROHS-Anforderungen
Anwendung:
drahtlose Produkte EPON/GPON/xDSL/IP-Kamera NAS STB/medizinisch
| Elektrische Spezifikationen @25℃ | Art: Balancentiefpass-Widerstand 100Ω |
| Einfügungsdämpfung: | DB 1-50MHz -0,5 maximal DB 50-125MHz -1,0 maximal DB 125-200MHz -2,0 maximal |
| Rückflussdämpfung: | 1~40MHz -20 DB Minload 100Ω 40-200MHz -20+15*log (Freq MHz/40MHz) DB Minload 100Ω |
| Reflektiertes cm zu Diff-Umwandlung (Hinweis) | 1MHz -30 DB-Minute 50MHz -30 DB-Minute 100MHz -27 DB-Minute 200MHz -24 DB-Minute |
| Cm zu DM-Umwandlung (Hinweis) | 1-125MHz -35 DB-Minute |
| Reflektiertes Diff zu cm-Umwandlung (Hinweis) | 1-10MHz -48 DB-Minute 10-200MHz -48+19*log (Freq MHz/10MHz) DB-Minute |
| Cm zu cm-Verminderung (Hinweis) | 1-200MHz -25 DB-Minute |
| Quergespräch (Hinweis) | 1-125 DB-Minute MHZ -30 125-200 DB-Minute MHZ -25 |
| Induktanz | @ 100KHz, 0.1V, NEIGUNG 180uHMin DC-8mA |
| HiPot-Test | @ Vrms 1500 |
| Drehungs-Verhältnis | @ 1:1±5% |
| Betriebstemperaturbereich | 0°C zu +70°C/zu -25°C zu +105°C |
Umbau: Filter LAN-1000Base-T, Gigabit Ethernet-Transformator
